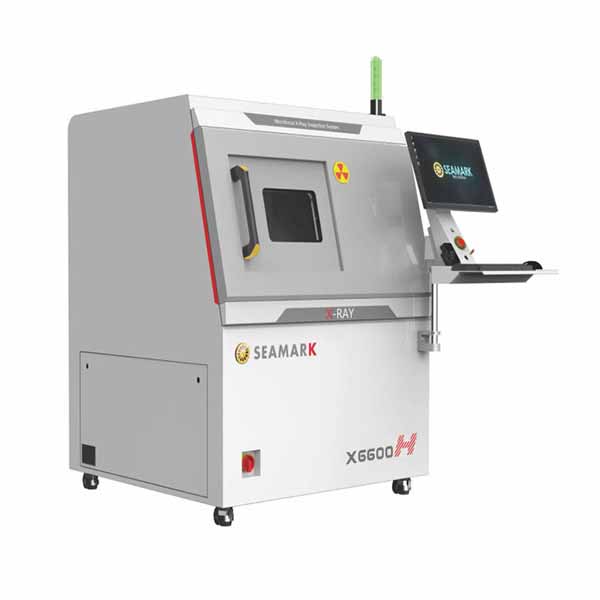

X-RAY检测机X6600应用范围:
半导体、汽车电子、PCBA、LED/BGA/QFN检测、IGBT
铝制品压铸件
模压塑料部件
电气和机械部件
生物农业种子
航空组件
轮胎轮毂
线束/USB/接插头等领域

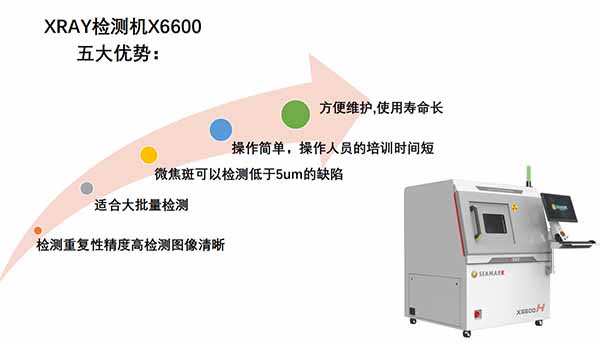

X-RAY检测机X6600五大优势:
方便维护,使用寿命长
操作简单，操作人员的培训时间短
微焦斑可以检测低于5um的缺陷
适合大批量检测
检测重复性精度高检测图像清晰
X-RAY检测机X6600基本参数
最大管电压/电流:90KV/200uA(软件限制89uA)
平板探测器(FPD):IRAY
视场范围:130*130mm
像素矩阵:1536 * 1536
分辨率:5.8 Lp/mm
图像速度:20fps
平板倾斜角度:65度
供电方式:AC110-220V VAC50/60Hz
载物台尺寸:540mm*440mm
运动行程:X轴:500mm，Y轴:400mm Z轴:420mm
可接系统:ERP、MES等
外形尺寸:1245*1230*1900mm
重量:约1170kg
长整机功率:1100W
工作环境:40°C
国际标准:luSv/hr
X-RAY检测机功能
安全互锁功能：用于设备维护保养的开门位置均设置2个高灵敏度限位开关，门一旦开启，X光管即立刻自动断电。
电磁开关保护功能：观察窗设有电磁开关，X光管处于工作状态时，观察窗不能开启。
高压等所有电气部分均有严格的安全保护：保护电气使用寿命，保护操作者安全。
急停开关：操作台及设备机体显著位置分别设置有急停开关，紧急情况下可按下急停开关快速切断供电系统。
光管自动保护功能：设备无任何操作动作五分钟后，光管立刻自动断电进入保护状态。
设备自动保护功能：设备上任何门、窗一旦开启，设备立刻进入停机保护状状态，任何操作动作无法进行。
测试模式存储：不同产品的测试参数，可分类存储，随时调用
运动模式编程(CNC)：可设定一个或多个产品的检测路线或顺序
图像导航：电路板图片实时显示在屏幕上，通过对电路板图片任意位置点击，即可实现运动控制。
气泡测量：可选手动/自动测量、单球/多球测量模式。自动测量时，可预设气泡面积标准。
面积测量：预设面积大小尺寸标准，NG品提示功能。
尺寸测量：距离、金线弧度、斜率、角度等
自动复位：开机载物平台自动归零功能，系统复位
自动定位：导入预先制作程序，实现快速自动定位功能，方便企业大批量检测及产品系列管理。
操作方式：CNC自动控制、手动控制键盘、鼠标3种模式可选。
