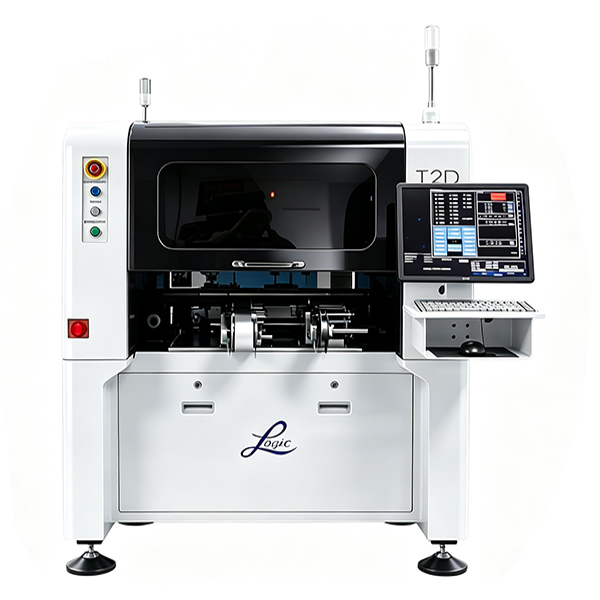

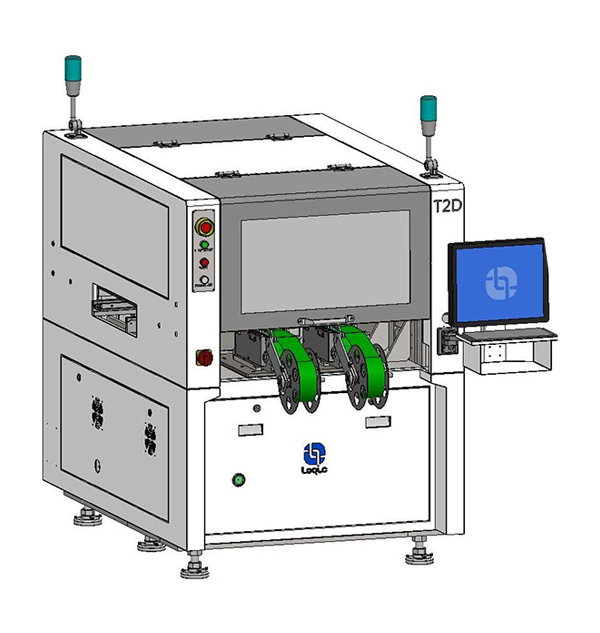

全自动视觉异形贴装机T2D应用范围
标准平台、灵活适应、适用范围广
1、PCB（印制电路板）贴二维码标签、胶纸、锅仔片、导热硅胶、屏蔽盖等
2、FPC（柔性电路板）贴压敏胶、PI、导电胶、双面胶、二维码标签、钢片（冷贴类）、泡棉、锅仔片等
3、显示模组贴散热石墨片、导电胶、双面胶、二维码标签等
4、镜头、晶片、元器件等贴保护膜、高温胶纸、二维码标签等
5、其他行业有精密贴装要求的平面贴装类产品
全自动异型辅料贴装机软件、视觉配置
软件及视觉框架
软件框架是由我司总公司环城自动化成立前研发完成，至今有10年的沉淀，期间不断升级完善，直至现在稳定性及工艺适用性极高，克服了很多新工艺难点，针对多拼板、坏点检测、鸳鸯板、倒扣物料、多排物料、超小超窄物料、二维码识别都可以完美支持，且后续可永久免费升级，稳定性及适用性久经市场验证。
图像视觉是使用全球知名品牌图像解决方案，视觉识别能力非常强大，几乎所有MARK图形、物料轮廓都可以正常识别，手工贴装切换到自动化贴装不需要改变太多产品设计，大部分现有产品直接可以使用，减少切换成本和周期。
系统对接方面，我司设备软件现已兼容多家公司MES系统，对接接口免费开放，也可根据客户定制要求进行MES对接，完美支持工厂对追溯管理系统的要求，软件控制界面如下： 贴装及系统对接方面。
高精度视觉定位系统
高精度视觉系统搭载的平台主要由4个高解析度的200万德国IMAGING相机组成，由稳定高效算法定位，搭配多轴贴装头，取相速度快，定位精度高，效率大幅提高。
全自动视觉异形贴装机T2D技术参数
外形尺寸：约1088x1590x1450mm
重 量：约1300kg
电 源 单相交流 200～240V 50/60Hz
功 率 ：1.5KW
气 源 ：0.4-0.6MPa
空气消耗 ：小于 1L/min （飞达每个耗气量 46L/min，可关闭）
产 能： Max 4000pcs/h 0.9-1.5sec/pcs
产品/载具尺寸：长 50×宽 50-长 400×宽 350mm
产品/载具厚度：1-6mm
物料尺寸：2×2mm-100×40mm
物料规格 ：1-10pcs/行（卷料）
料架容量 ：4 个 105mm 智能 Feeder
进板方向 ：左-右、右-左、左-左、右-右
传送速度：Max 600mm/sec
传送高度：900±20mm
贴装角度 ：0-360°
贴装精度 ：±0.05mm（不包含物料偏差）
定位精度： ±0.025mm
重复定位精度： ±0.005mm
剥料方式 ：光纤检测+软件控制
吸料检测 ：真空检测、落标检测
产品支撑方式 ：磁性顶针、柔性侧夹
轨道调宽 ：自动调节
控制方式： PC 工控机
机台连线 ：SMEMA 接口
操作环境 ：Windows
权限区分 ：密码锁
联机模式 ：预留网络接口
人机界面 ：液晶显示器
输入设备 ：键盘、鼠标
警示方式 ：三色灯、蜂鸣器、软件警示弹窗
