表面贴装技术（Surface Mount Technology，SMT）是现代电子组装行业的核心工艺。它将微型电子元器件直接贴装在印刷电路板（PCB）表面，取代了传统插装工艺。SMT生产线的核心设备与自动化系统，决定了电子产品的生产效率、质量稳定性及可靠性。本文系统介绍SMT产线中的关键设备、工艺流程及技术发展趋势。

二、SMT核心设备
1. 锡膏印刷机
锡膏印刷是SMT生产的第一道关键工序。全自动视觉对位锡膏印刷机通过钢网将锡膏精准印刷到PCB焊盘上，其印刷精度直接影响后续贴片和焊接质量。
关键指标：对位精度可达±25μm。
常见功能：自动清洁钢网、闭环压力控制、2D/3D锡膏体积检测。

2. 贴片机
贴片机是SMT生产线中的核心设备，主要负责将表面贴装元器件精准放置到PCB的指定位置。设备通过高精度视觉系统识别元器件和PCB的位置信息，利用机械臂或真空吸嘴将元器件快速、准确地贴装到PCB上。贴装精度和速度直接决定了SMT生产线的整体产能和产品质量。
精度水平：高端贴片机贴装精度可达微米级别（±15μm甚至更高），能够满足008004（0.25mm×0.125mm）级微小元器件和高密度PCB的贴装需求。
速度水平：转速可达每小时数万至数十万点（CPH）。
主流品牌：ASMPT、富士（Fuji）、松下（Panasonic）、雅马哈（Yamaha）、韩华（Hanwha）等。

3. 回流焊炉
贴片完成后，PCB进入回流焊炉。通过精确控制的温度曲线（预热、保温、回流、冷却），使锡膏熔化形成可靠焊点，完成元器件与PCB的电气与机械连接。
常见类型：热风回流焊、氮气回流焊（防止氧化）。
关键参数：温度曲线设置、轨道宽度调节、氧含量控制（氮气炉）。

4. 自动光学检测设备
自动光学检测（AOI）设备是SMT生产过程中的质量检测核心设备。它通过高分辨率相机和图像识别算法，对贴装完成后的PCB进行全面检测，能够精准识别元器件贴装偏移、漏贴、错贴、焊点缺陷、极性反向、墓碑效应等多种质量问题。

部署位置：
炉前AOI：检测贴片位置及漏件，可及时返修。
炉后AOI：检测焊接质量（连锡、虚焊、少锡等）。
价值作用：在生产过程中实时反馈产品质量信息，帮助生产人员及时调整工艺参数，有效降低不良品率，保障电子产品的生产质量稳定性。

5. 其他重要辅助设备
SPI（锡膏厚度测试仪）：在贴片前检测锡膏印刷质量（少锡、桥接、厚度不均），属于预防性检测。
AXI（X射线自动检测设备）：用于检测BGA、QFN、LGA等隐藏焊点的内部缺陷（气泡、虚焊、连锡），通常用于抽检或高端产品线。
上板机 / 下板机：自动装载或收纳PCB，保证生产线连续运行。
接驳台 / 传输轨道：连接各设备，传输PCB，部分带有缓冲或翻转功能。

三、SMT自动化生产线

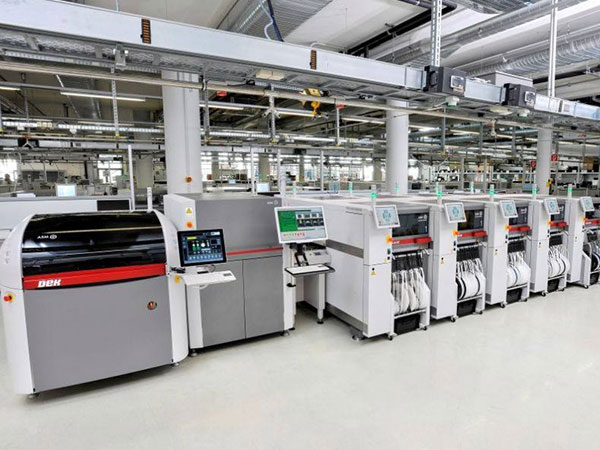

SMT自动化生产线是将印刷机、贴片机、回流焊炉、检测设备等多个SMT设备通过自动化传输系统连接起来，形成一套完整的、连续的电子产品生产流程。
（一）典型生产线配置顺序
上板机 → 锡膏印刷机 → SPI（可选） → 贴片机（高速机+泛用机） → 炉前AOI（可选） → 回流焊炉 → 炉后AOI → AXI（可选） → 下板机
（二）生产线核心能力
自动化上下料：减少人工干预，提升连续作业能力。
工艺参数自动调整：支持快速换线（部分产线<3分钟），适应多品种小批量生产。
生产数据实时监控：与制造执行系统（MES）集成，实现质量追溯与设备效率（OEE）分析。
规模化与智能化生产：大幅提升生产效率，降低人工成本，保障产品质量的一致性和稳定性。

四、应用领域与技术趋势

• 主要应用领域
• 智能手机、平板电脑、笔记本电脑
• 汽车电子（ECU、传感器、车灯）
• 医疗电子设备
• LED照明与显示
• 通信基站与网络设备
• 航空航天与军工电子

SMT电子制造设备体系是电子制造业实现高品质、高效率、低成本生产的基石。从锡膏印刷到贴片、回流焊接，再到多维度的光学与X射线检测，每一环节都通过自动化生产线紧密协同。随着5G、汽车电子、AIoT等产业的快速发展，对SMT设备的精度、速度、智能化水平提出了更高要求。未来，SMT产线将向全流程数据驱动、自适应调整、与工业互联网深度融合的方向持续演进。
